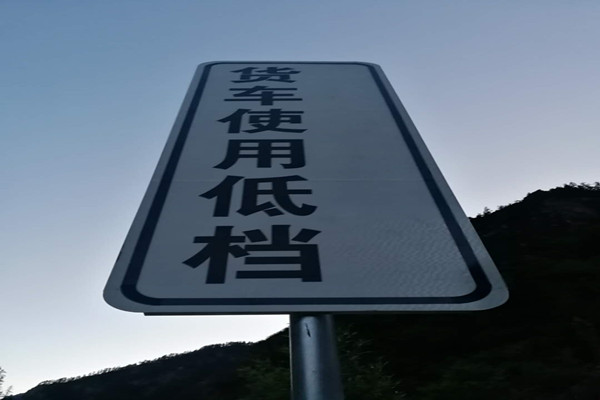

標志板：標志板面應符合《道路交通標志板及支撐件》(GB/T 23827-2009)的規定，交通標志 板的使用年限應不小于7年。標志板采用3004型鋁合金板材配合2024型鋁合金滑動槽鋼制作。3004 型鋁合金板材應符合《鋁及鋁合金板材的尺寸及允許偏差》(GB/T 3194-1998)、《鋁及鋁合金板材》 (GB/T 3860-1997)的規定。2024型鋁合金滑動槽鋼應符合《工業用鋁及鋁合金熱擠壓型材》(GB/ T6892-2000)的規定。板面面積35薩的標志板，采用3mm厚的鋁材，板面面積的標志板，可采 用2mm厚的鋁材。標志板面一般要求應由一塊鋁板加工成型，可允許有一條橫向接縫，不允許有縱 向接縫，接縫處釆用背襯加強。鋁合金板與鋁合金滑動槽鋼采用鋁合金抑釘卸接，釧距為 100--120mm。為保證板面的平整度，需將車卯桿砸扁、磨平。為增加標志板自由邊的剛度，同時不破 壞鋁合金板面，應優先采用卷邊技術，標志板的四邊應加工成圓弧狀。

      標志鋼管立柱、橫梁：標志鋼管立柱、橫梁外徑DW152mni時，采用焊接鋼管，所用鋼材為普通 碳素結構鋼，其技術條件應符合《直縫電焊鋼管》(GB/T 13793-2008)的要求；鋼管立柱、橫梁外 徑D>152mm時，采用熱軋無縫鋼管，并符合《結構用無縫鋼管》(GB/T 8162-2008)的規定。所有 標志立柱、橫梁一般要求應是整根的鋼管，不允許有橫向焊縫。所有鋼管立柱、橫梁的懸臂端，應 配有柱帽，柱帽采用3mm厚的普通碳素結構鋼板沖壓成型，粘貼在立柱、橫梁上。其抱箍、法蘭盤| 等所用鋼材為普通碳素結構鋼HPB235,地腳螺栓采用Q345鋼，其技術條件應符合《碳素結構鋼》 (GB/T 700-2006)的規定。所有立柱、橫梁及連接件均應先制造成型后，采用熱浸鍍鋅進行表面處' 理。其鍍鋅量：立柱、橫梁、法蘭盤不低于600g/m²,抱箍、抱箍底襯、螺栓、螺母、墊圈、地腳螺 栓等小型構件(外露部分及混凝土以下10cm)不低于350g/m²_o熱浸鍍鋅所有的鋅為《鋅錠》' (GB/T470-2008)中規定的牌號為Zn99. 99以上的鋅錠。

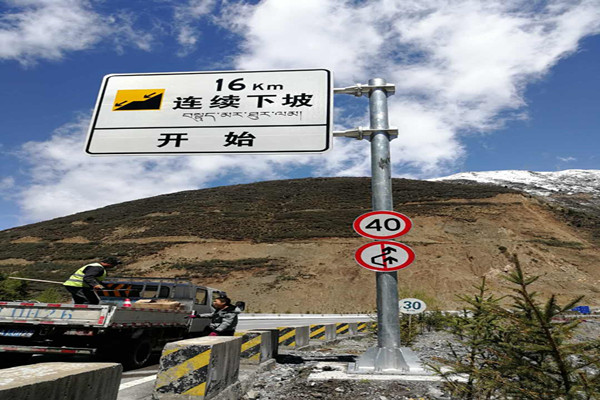

      標志桿設置位置、高度及角度：柱式標志板內邊緣懸臂式標志的立柱內邊緣距土路肩邊緣線的」 距離不小于25cm。單柱、雙柱標志板下緣距路面的高度為180—250cm。懸臂式標志下緣距路面的高 度不得小于550cm。路側標志應向交通流方向旋轉5° ,懸臂式、附著式標志應沿垂直軸向后傾斜2°。
      交通標志桿基礎：標志基礎為現澆C30混凝土。鋼筋采用高強鋼筋HRB400和HPB300。技術性能應分「 別符合國家標準GB1499. 1-2008和GB1499. 2 —2007的規定。基坑挖到圖紙所示的大小和深度，對超挖部分均采用相同標號的混凝土澆筑。基坑開挖完成后應對基地進行夯實，基礎周圍及基地的壓 實度應達到95%以上。為提高標志牌的防盜及地腳螺栓的抗銹蝕性能，建議所有標志牌基礎螺栓的 外露部分均應用油脂（例如黃油）保護，外裹塑料膠布5層，并增加塑料套管密封，外澆筑混凝土 10-15cm混凝土平臺防水保護。由于該工程屬于隱蔽工程，在包封前需經監理工程師重點檢驗，并 留施工照片做記錄存檔。
